Stock #: 16685
SERIAL MW097
NEW 12.2013

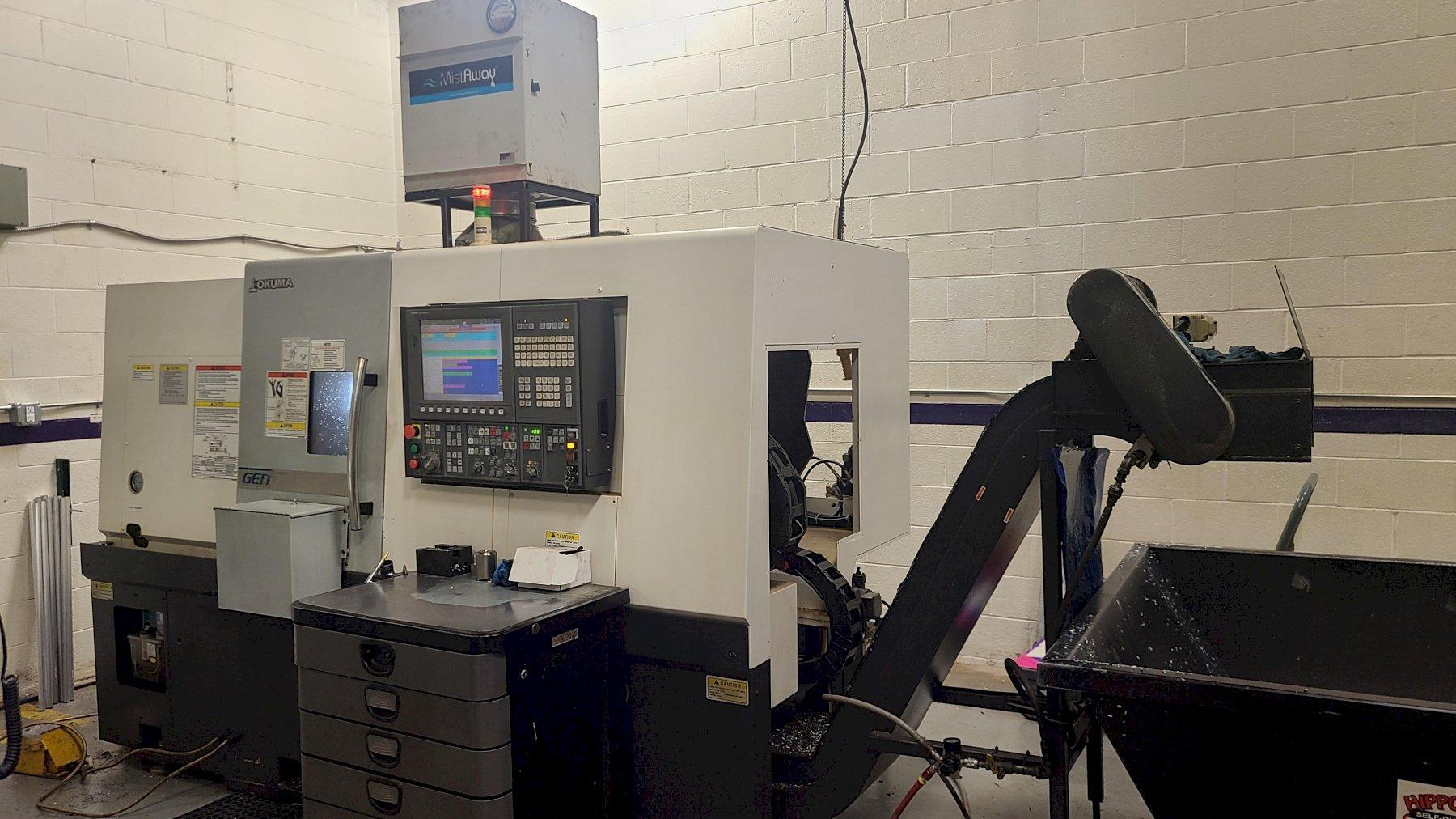

MODEL L300-MW
- Swing over bed............20.5"- Swing over cross slide............11.8"
- Work length - Maximum.............5.9"
Travels:
- X-Axis............9.1"
- Z-Axis............18.1"
- W-Axis............20.5"
- C-Axis............360 Deg. in 0.001 Deg. Inc.
Spindle:
- Speed (Infinitely variable)............3,000 RPM
- Nose............JIS A2-8
- Bore............3.2"
- Front bearing diameter............4.7"
Sub Spindle:
- Speed (Infinitely variable)............6,000 RPM
- Nose............5.5"
- Bore............2.1"
- Front bearing diameter............3.2"
Turret:
- Type............V12/NC
- Tool capacity...........12
- OD Tool shank............1" x 1"
- ID Tool shank............1.6"
- Indexing time............0.3 Sec.
Milling tool spindle speed (infinitely variable)............4,500 RPM
Feedrates:
- X,Y,Z Axes feedrate per revolution............0.00004" - 39.4"
- X-Axis rapid traverse............65 FPM
- Z&W Axes rapid traverse............82 FPM
- C-Axis rapid traverse............200 RPM
Motors:
- Main spindle (30min./cont.)............20.1HP/14.8HP
- Sub spindle (30min./cont.)............10.1HP/7.4HP
- Milling tool spindle (30min./cont.) PREX............9.4HP/4.4HP
Dimensions - catalog:
- Height............73"
- Floor space............120"(L-R) x 73"(F-B)
Weight - catalog............11,685 Lbs.
EQUIPPED WITH:
Okuma OSP-P300L control Sub-Spindle Mist Collector
Live turret tooling Parts catcher
Stock # 16685
SERIAL MW097 - Swing over cross slide............11.8" - Work length - Maximum.............5.9" Travels: - X-Axis............9.1" - Z-Axis............18.1" - W-Axis............20.5" - C-Axis............360 Deg. in 0.001 Deg. Inc. Spindle: - Speed (Infinitely variable)............3,000 RPM - Nose............JIS A2-8 - Bore............3.2" - Front bearing diameter............4.7" Sub Spindle: - Speed (Infinitely variable)............6,000 RPM - Nose............5.5" - Bore............2.1" - Front bearing diameter............3.2" Turret: - Type............V12/NC - Tool capacity...........12 - OD Tool shank............1" x 1" - ID Tool shank............1.6" - Indexing time............0.3 Sec. Milling tool spindle speed (infinitely variable)............4,500 RPM Feedrates: - X,Y,Z Axes feedrate per revolution............0.00004" - 39.4" - X-Axis rapid traverse............65 FPM - Z&W Axes rapid traverse............82 FPM - C-Axis rapid traverse............200 RPM Motors: - Main spindle (30min./cont.)............20.1HP/14.8HP - Sub spindle (30min./cont.)............10.1HP/7.4HP - Milling tool spindle (30min./cont.) PREX............9.4HP/4.4HP Dimensions - catalog: - Height............73" - Floor space............120"(L-R) x 73"(F-B) Weight - catalog............11,685 Lbs. EQUIPPED WITH: Okuma OSP-P300L control Sub-Spindle Mist Collector Live turret tooling Parts catcher
NEW 12.2013
MODEL L300-MW
- Swing over bed............20.5"
