Overview

SERIAL ...................... 1A-3549
MODEL ....................... 1A
BASE AREA ................... 54" X 36"
SPINDLE SPEEDS .............. (12) 60 TO 1500 RPM
FEEDS ....................... (6) .004 TO .025 IPR
SPINDLE TRAVEL .............. 12"
TAPER IN SPINDLE ............ #4MT
DIAMETER OF SPINDLE ......... 2-1/2"
DISTANCE SPINDLE TO BASE .... 26" MINIMUM, 54" MAXIMUM
TRAVEL OF ARM ON COLUMN ..... 28-1/2"
TRAVEL OF HEAD ON ARM ....... 39"
POWER COLUMN CLAMP .......... YES
POWER ELEVATION ............. YES
MOTOR ....................... 5 HORSEPOWER

Specifications
Weight 10500 pounds

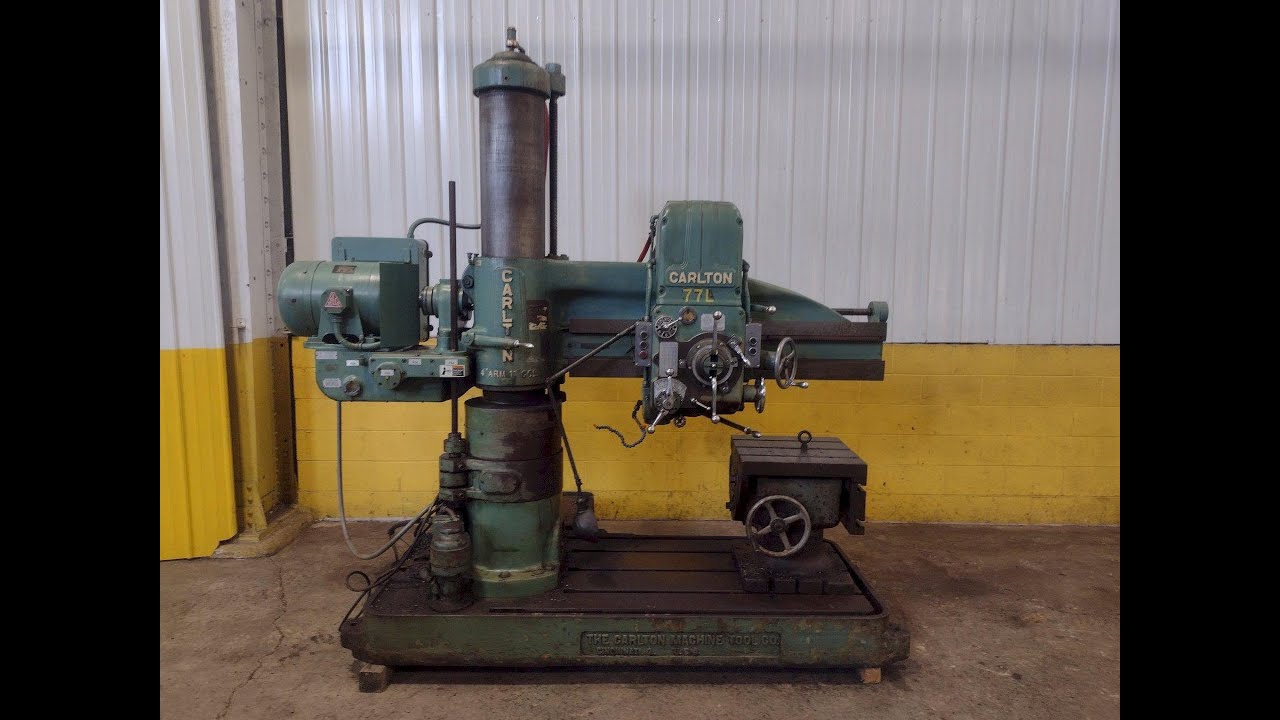

4' X 11" CARLTON MODEL #1A RADIAL DRILL: STOCK #18553

Brand
CARLTON

Type
Drills, Radial

Stock No.
18553

Related Listings

419-269-2000
10559 Geiser Road
Holland, OH 43528

Machine Information

4' X 11" CARLTON MODEL #1A RADIAL DRILL: STOCK #18553

Stock #: 18553

Equipped With

SERIAL ...................... 1A-3549
MODEL ....................... 1A
BASE AREA ................... 54" X 36"
SPINDLE SPEEDS .............. (12) 60 TO 1500 RPM
FEEDS ....................... (6) .004 TO .025 IPR
SPINDLE TRAVEL .............. 12"
TAPER IN SPINDLE ............ #4MT
DIAMETER OF SPINDLE ......... 2-1/2"
DISTANCE SPINDLE TO BASE .... 26" MINIMUM, 54" MAXIMUM
TRAVEL OF ARM ON COLUMN ..... 28-1/2"
TRAVEL OF HEAD ON ARM ....... 39"
POWER COLUMN CLAMP .......... YES
POWER ELEVATION ............. YES
MOTOR ....................... 5 HORSEPOWER
